Kabel optyczny górniczy MGTSV i kabel optyczny MGXTS - 6B Węglowy Płomień - Kabel optyczny o opóźnieniu


Ogólny przegląd

Kabel optyczny MGTSV do kopalni i kabel optyczny MGXTS - 6B do kopalni węgla o opóźnieniu płomienia są dwoma specjalistycznymi rodzajami kabli przeznaczonych do użytku w środowiskach górniczych, zwłaszcza w kopalniach węgla.Kable te odgrywają kluczową rolę w zapewnieniu niezawodnej komunikacji i transmisji danych w kopalni.

Kabel optyczny do górnictwa MGTSV

• Struktura kabla: Ma dobrze zaprojektowaną strukturę, która składa się z wielu warstw.Włókna optyczne są zazwyczaj wykonane z wysokiej jakości materiałów o doskonałych właściwościach przewodzących światło, co zapewnia skuteczne przesyłanie sygnałuWokół rdzenia włókna znajdują się warstwy ochronne zapewniające siłę mechaniczną i ochronę przed siłami zewnętrznymi.

• Charakterystyka wydajności: Kabel MGTSV jest bardzo niezawodny w transmisji sygnału.Umożliwia to transmisję sygnałów optycznych na duże odległości bez znaczącej degradacji jakości przekazywanych informacjiPosiada również dobrą odporność na czynniki środowiskowe powszechnie występujące na obszarach górniczych, takie jak wilgotność, kurz i wibracje.

• Scenariusze zastosowania: Jest on stosowany głównie do systemów komunikacji w kopalni, w tym do łączenia różnych urządzeń monitorujących, sprzętu komunikacyjnego między różnymi obszarami pracy,oraz do przekazywania danych związanych z zarządzaniem produkcją w kopalni.

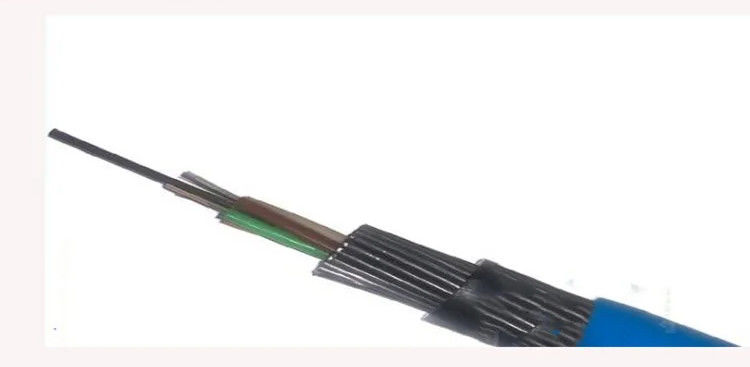

MGXTS - 6B Płomień kopalni węgla - Kabel optyczny o opóźnieniu

• Odporność na ogień: Jak sama nazwa wskazuje, kabel ten posiada wyjątkowe właściwości odporności na ogień.Materiały użyte do jego budowy są starannie dobrane, aby zapewnić, że w przypadku pożaru w kopalni węgla, kabel nie przyczyni się do rozprzestrzeniania się ognia, a tym samym skutecznie zapobiegnie spalanie się kabla i uwalnianiu gazu łatwopalnego, zmniejszając w ten sposób ryzyko eskalacji pożaru.

• Struktura kabli i włókna optyczne: Podobnie jak w przypadku kabli MGTSV, posiada ona rdzeń z włóknami optycznymi.Struktura kabla zapewnia wystarczającą ochronę włókien optycznych, aby zapewnić ich normalne działanie w trudnych warunkach kopalni węgla.

• Bezpieczeństwo i niezawodność: Oprócz tego, że ten kabel jest opracowany z myślą o bezpieczeństwie i niezawodności.Ma silną zdolność przeciwdziałania zakłóceniom, aby uniknąć zakłóceń sygnału ze strony urządzeń elektrycznych i innych źródeł w kopalniPosiada również dobre właściwości mechaniczne, dzięki którym może wytrzymać ewentualne uderzenia i napięcia podczas instalacji i eksploatacji w środowisku kopalni węgla.Zapewnia to stabilne działanie systemów komunikacji i transmisji danych w kopalni.

Ogólne znaczenie w górnictwie
Zarówno kabel optyczny górniczy MGTSV, jak i światłowodowy kabel optyczny MGXTS - 6B, który hamuje płomień kopalni węglowej, są niezbędne do modernizacji operacji górniczych.Zapewniają niezbędną infrastrukturę komunikacyjną, aby zapewnić bezpieczeństwo górników, sprawne działanie urządzeń górniczych,i skuteczne zarządzanie produkcją górniczą poprzez umożliwienie niezawodnej transmisji danych i sygnałów w skomplikowanym i niebezpiecznym środowisku kopalni.

Kabel optyczny z glue MgTSV

Specyfikacja modelu:Specyfikacja MGTSV: 2-96 rdzenia 2-12 rdzenia

Zakres stosowania i cel: Używane głównie do przesyłania sygnałów głosowych, obrazowych i danych w kopalniach węgla.

Cechy produktu:
A. Dokładna kontrola nadmiaru długości zapewnia, że kabel optyczny ma dobre właściwości rozciągające i temperatury.

B. W celu wtórnej obudowy wykorzystuje się niebieskie PVC opalanie, dzięki czemu kabel optyczny ma dobry działanie opalanie.

C. Metalowe elementy wzmacniające, luźna warstwa rur z zakręconymi typami wypełnienia, tarcza stalowo-polietylowa, zewnętrzna osłona PVC, tak aby kabel optyczny miał dobre właściwości mechaniczne.

Zakres stosowania

◇Rozmiar zastosowania: komunikacja na duże odległości i komunikacja między biurami w obszarach górniczych

◇Temperatura użytkowania (°C): -40~+70

◇Sposób układania: powietrze, rurociąg, bezpośrednie zakopanie

Opis produktu

Rury luźne, wzmocnienie metalowe, tłuszcz do napełniania rdzenia kabla, kompaktowe skręcanie rury luźnej, wypełniacz wodoodporny, obudowa oporowa

◇Niski poziom strat, niski poziom rozpraszania, kompaktowa konstrukcja, dobre właściwości mechaniczne

Dopuszczalne ciśnienie boczne (N/100 mm): długoterminowe: 300, krótkoterminowe: 1000

Dopuszczalne napięcie (): długoterminowe: 600, krótkoterminowe: 1500

Dopuszczalne gięcie Promienie krzywej: 20 razy średnica kabla podczas układania, 10 razy średnica kabla podczas pracy

Model włókna

◇62.5/125um, 50/125um, 9/125um, G652, G655

Średnica zewnętrzna kabla optycznego (mm): 10,8~17.4

Liczba włókien optycznych (rdzeni): 2~144

Masa kabla optycznego (Kg/Km): 156~340
8-rdzeniowy kabel optyczny do górnictwa MGXTSV-8B1 Konstrukcja optycznego kabla optycznego do górnictwa opóźniającego płomień polega na umieszczeniu jedno- lub wielo-trybówki optycznej w luźnej rurze wykonanej z tworzywa sztucznego o wysokim modulu,i rurka jest wypełniona związkami blokującymi wodęW środku rdzenia kabla znajduje się fosforujący drut stalowy lub linia stalowa wytrącana polietylenem.Luźna rurka (lub linia sygnałowa) jest skręcona wokół centralnego rdzenia wzmacniającego, tworząc kompaktowe i okrągłe rdzenie kabla- Pustka w rdzeniu kabla jest wypełniona wodą.Po wewnętrznej osłonie łączącej stal i polietylen, połączona jest niebieska osłona oporowa z PVC.
